Shimadzu Nexera GPC Systém

Spojení analytické inteligence s výjimečným výkonem přístrojů.

Systém Shimadzu Nexera GPC poskytuje vysoce spolehlivý a rozšiřitelný výkon v široké škále aplikací. Ke zvýšení produktivity přispívá hardware, který zajišťuje rychlou stabilizaci přístroje a vynikající reprodukovatelnost analytických výsledků, a software, který zahrnuje automatizaci analytických prací a funkce pro překryv nástřiků a je vybaven uživatelsky přívětivým zobrazením analýz. Funkce Analytical Intelligence založená na nejmodernější digitální technologii navíc poskytuje vysoce spolehlivé analytické výsledky tím, že předchází potenciálním problémům, a zajišťuje, že přístroj je vždy ve stabilním stavu bez ohledu na dovednosti, znalosti nebo úroveň zkušeností analytika.

Zvýšená efektivita díky překrývajícím se nástřikům

Měření distribuce molekulové hmotnosti polymerní sloučeniny v módu vylučování na základě velikosti je jednou z typických součástí HPLC a obecně se nazývá gelová permeační chromatografie (GPC). V současné době roste poptávka po analýze s vysokou efektivitou i u zavedené GPC. Představujeme novou GPC analýzu, která umožňuje vyšší GPC efektivitu výsledků díky překrývajícím se nástřikům s využitím konvenční velikosti kolon, tak současné stanovení polymerních aditiv.

GPC Analýza s překrytím nástřiku a současné stanovení polymerních přísad

Detektor indexu lomu (RID), který dává odezvu na hmotnost vzorku, se běžně používá pro GPC k výpočtu průměrné molekulové hmotnosti a polydisperzity. Na druhé straně se UV detektor používá pro stanovení polymerních přísad, jako jsou antioxidanty. Pro tuto studii byly proto použity sériově spojené oba detektory. Při GPC se před vylučovací mezí téměř nevyskytují eluáty. Pokud se tedy v aktuální analýze podaří překrýt eluční pás vzorku z předchozího nástřiku s intervalem bez eluce, lze získat krátký analytický cyklus a zvýšit efektivitu při sekvenčních analýzách. Pokud jsou obsaženy dvě nebo více polymerních přísad, je správné stanovení těchto malých přísad obtížné, protože úplné oddělení aditiv kvůli malému rozdílu molekulových hmotností je téměř nemožné i při použití GPC kolon s malým vylučovacím limitem. K vyřešení této obtíže byl použit detektor s fotodiodovým polem (PDA), který poskytuje spektrometrické informace i chromatografické výsledky, aby se zvýšila separace polymerních přísad pomocí funkce dekonvoluce píků v rámci jedné analýzy GPC.

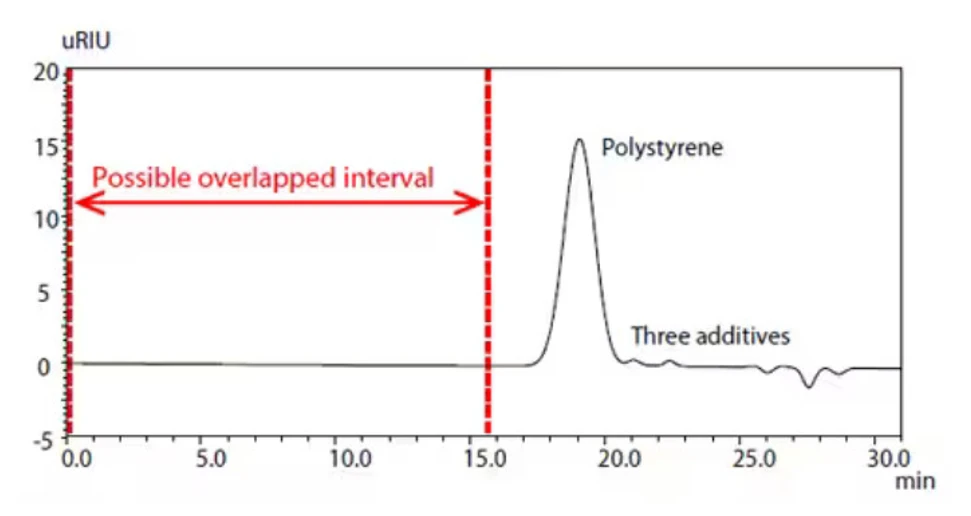

Shimadzu: Chromatogram polystyrenu obsahujícího tři antioxidanty

Shimadzu: Podmínky analýzy polystyrenu obsahujícího tři antioxidanty

Zvýšená efektivita díky překrývajícím nástřikům

Na základě chromatogramu na obrázku výše byl interval 0 až 15,5 přiřazen k překrytému intervalu, protože během něj nedošlo k eluci. Obrázek níže ukazuje srovnání sekvenčních chromatogramů získaných s překrytým nástřikem/bez něj. Téměř 50 % zkrácení doby analytického cyklu zajistilo zvýšenou efektivitu sekvenčních GPC analýz.

Shimadzu: Příklad použití překrytých nástřiků ke zkrácení doby analytického cyklu přibližně o 50 %

Vysoce spolehlivá analýza bez ohledu na úroveň dovedností obsluhy

Chrání drahé kolony GPC: FlowPilot (ANALYTICAL INTELLIGENCE)

Kolony HPLC mohou být poškozeny náhlým spuštěním a zastavením čerpadla nebo extrémními změnami gradientu. Nexera automaticky používá FlowPilot (inteligentní řízení průtoku) k postupnému zvyšování průtoku na nastavenou hodnotu. Není třeba vytvářet spouštěcí protokoly pro každou analýzu.

Shimadzu: FlowPilot chrání kolony díky řízení postupného zvyšování průtoku

Hladiny mobilní fáze měřené v reálném čase (ANALYTICAL INTELLIGENCE)

Senzory hmotnosti zásobníku (volitelné) lze použít ke sledování objemu mobilní fáze nebo oplachového roztoku autosampleru až ve dvanácti zásobnících. Zásobníky lze také kontrolovat na dálku z chytrého zařízení. Už se nebudete muset obávat, že vám uprostřed analýzy dojde mobilní fáze, protože zařízení vás před zahájením analýzy upozorní, pokud je zbývající objem příliš malý.

Shimadzu: Sledování objemu mobilní fáze nebo oplachového roztoku autosampleru i vzdáleně

Automatická diagnostika a obnova (ANALYTICAL INTELLIGENCE)

Ve vzácných případech se mohou v mobilní fázi tvořit vzduchové bubliny, které mohou způsobit problémy, pokud vniknou do pumpy. Přístroj Shimadzu Nexera má možnost sledovat změny baseliny a kolísání tlaku a kontrolovat, zda nedochází k abnormalitám. Když zjistí neobvyklé kolísání, může automaticky pozastavit analýzu, pročistit průtokovou cestu a znovu zahájit analýzu, jakmile potvrdí obnovení normálního tlaku.

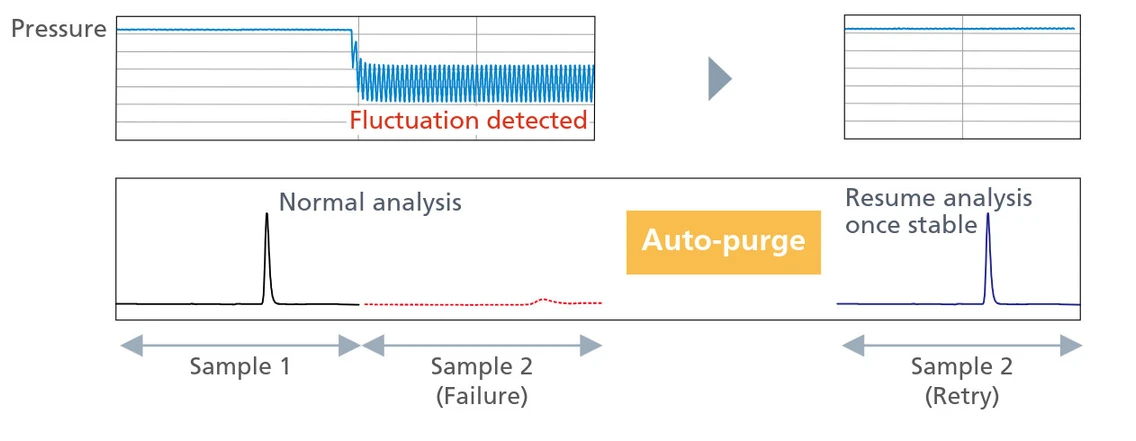

Shimadzu: Sledování kolísání tlaku a baseliny

Automatizovaný pracovní postup (ANALYTICAL INTELLIGENCE)

Funkce pro asistenci celé řady kroků analytického procesu, od spuštění přístroje až po jeho vypnutí, výrazně zvyšuje efektivitu práce. Funkce FlowPilot pro řízení průtoku mobilní fáze je propojena s teplotou pece kolony, takže kolony jsou během automatické ekvilibrace kolony chráněny. Díky automatické kontrole driftu baseliny je udržována stabilita přístroje, aniž by obsluha musela zůstat u přístroje.

Shimadzu: Automatizovaný pracovní postup

Snadná analýza distribuce molekulových hmotností pomocí grafického rozhraní

Vytvoření kalibrační křivky v pouhých třech krocích

K dispozici je maximálně 64 datových bodů. Virtuální body lze také snadno nastavit a vhodnost kalibrační křivky lze kontrolovat vizuálně při výběru z široké škály aproximačních rovnic. Kalibrační křivky lze korigovat pomocí rovnice Marka-Houwinka a k dispozici jsou i další korekční metody založené na Q-faktorech nebo stupni polymerace.

Shimadzu: Vytvoření kalibrační křivky v pouhých třech krocích

Grafické okno pro analýzu GPC dat

• Manipulace s integrací píků je možná pomocí grafického rozhraní.
• Správa dat z více detektorů v rámci jednoho souboru.

Jelikož se křivka distribuce molekulové hmotnosti aktualizuje vždy, když je provedena integrace píků, lze okamžitě potvrdit výsledky pro střední molekulovou hmotnost, vnitřní viskozitu, polydisperzitu a další parametry. Čas a citlivost detektoru lze také korigovat na základě píku vnitřního standardu nebo kontrolního vzorku.

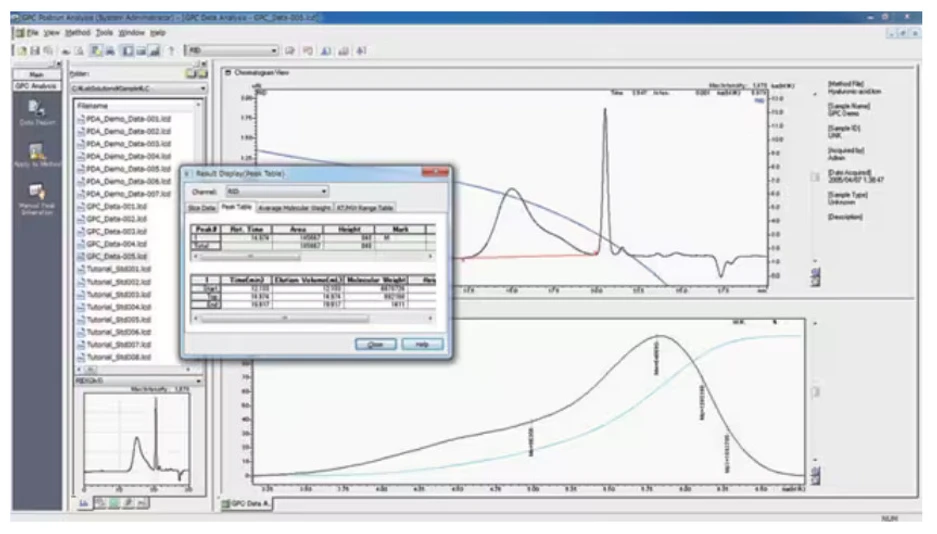

Shimadzu: Okno pro analýzu GPC dat

Okno pro porovnání dat umožňuje současné vyhodnocení více vzorků

• V grafu lze překrýt eluční křivky a křivky derivace a integrované distribuce molekulové hmotnosti až pro 10 vzorků.
• Statistické výsledky lze zobrazit pro průměrnou molekulovou hmotnost, vnitřní viskozitu a polydisperzitu.

Shimadzu: Okno pro porovnání dat umožňuje současné vyhodnocení více vzorků

Různé formáty reportů

Řešení LabSolutions je vybaveno šablonami reportů pro nejrůznější výsledky analýz. Software dokáže pojmout rozmanitou škálu reportů díky velkému množství položek a velmi flexibilnímu rozvržení. Kromě toho je standardně zahrnuta funkce výstupu ve formátu PDF, takže reporty výsledků analýz lze spravovat pomocí automatického importu do databáze, což pomáhá vaší laboratoři zbavit se papíru a podporuje ekologický proces analýzy.

Shimadzu: K dispozici je široká škála šablon reportů včetně možnosti exportu do PDF

Snížení pracnosti při vytváření reportů

Přesouváte výsledky analýz do tabulkového programu (např. Excel), abyste vytvořili závěrečný report? Řešení LabSolutions obsahuje funkci sestavy s více daty, která snižuje práci spojenou s vytvářením reportů. Analytické výsledky se automaticky vloží do tabulkového procesoru ekvivalentního tomu, který se používá v Excelu, čímž odpadá nutnost přesouvat data.

Shimadzu: Snížení pracnosti při vytváření reportů

ANALYTICAL INTELLIGENCE

• Automatizované podpůrné funkce využívající digitální technologie, jako jsou M2M, IoT a umělou inteligenci (AI), které umožňují vyšší produktivitu a maximální spolehlivost.
• Umožňuje systému, aby se sám monitoroval a diagnostikoval, řešil případné problémy během sběru dat bez vstupu uživatele a automaticky se choval, jako by jej obsluhoval odborník.
• Podporuje získávání vysoce kvalitních a reprodukovatelných dat bez ohledu na úroveň dovedností obsluhy pro rutinní i náročné aplikace.

Shimadzu: Analytical Intelligence poskytuje automatizované funkce zvyšující produktivitu a spolehlivost
