Metody odplyňování v HPLC: inline vs. offline

Vzduchové bubliny v systému HPLC mohou narušit spolehlivost činnosti čerpadla, způsobovat šum na základní linii chromatogramu a vést ke zhoršené reprodukovatelnosti výsledků i poruchám funkce ventilů. Aby se těmto problémům předešlo, je nezbytné správné odplynění mobilní fáze.

Odplynění v HPLC nejen zajišťuje stabilní činnost čerpadla, ale také zvyšuje citlivost a přesnost analýzy tím, že zabraňuje tvorbě bublinek z rozpuštěného kyslíku, které mohou negativně ovlivňovat funkci detektorů, jako jsou UV-VIS, fluorescenční, refrakční nebo elektrochemické detektory. Účinné odplynění rozpouštědel pro HPLC je proto klíčovým předpokladem pro stabilní, přesnou a reprodukovatelnou chromatografickou analýzu.

Co je odplynění rozpouštědel pro HPLC a proč je důležité?

Při kontaktu rozpouštědel, jako jsou voda, pufry, acetonitril nebo methanol, se vzduchem dochází k rozpouštění kyslíku a dusíku. Po smíchání jednotlivých složek mobilní fáze může celkový obsah rozpuštěných plynů překročit jejich rozpustnost ve směsi. Vzniká tak přesycený stav, který vede k uvolňování plynů z roztoku a tvorbě bublinek.

Tyto bubliny mohou negativně ovlivnit výkon HPLC systému – způsobují nestabilní základní linii chromatogramu, deformaci tvaru píků, kavitaci čerpadla, kolísání retenčních časů i snížení citlivosti detekce.

Přítomnost vzduchu v čerpadle může přerušit průtok mobilní fáze nebo způsobit kolísání retenčních časů. V optických detektorech bubliny rozptylují světlo, čímž zvyšují šum a mohou vytvářet falešné signály. Není sice nutné odstranit veškeré množství rozpuštěných plynů, jejich koncentraci je však třeba snížit pod úroveň přesycení, aby se zabránilo tvorbě bublinek. Systémy s nízkotlakým mícháním mobilní fáze jsou k jejich vzniku obzvláště náchylné, zatímco vysokotlaké míchání tento problém omezuje, protože ke smísení rozpouštědel dochází až za čerpadlem při zvýšeném tlaku.

Metody odplyňování v HPLC

Odplynění mobilní fáze představovalo v počátcích kapalinové chromatografie jeden z nejčastějších provozních problémů. Zavedení inline odplyňovačů do moderních HPLC systémů během posledních 15–20 let výrazně snížilo výskyt problémů způsobených uvolňováním rozpuštěných plynů, takže se s nimi mnoho současných uživatelů již prakticky nesetkává. Přestože inline odplyňování účinně eliminuje většinu problémů spojených s rozpuštěnými plyny, nedokáže odstranit všechny jejich negativní důsledky.

Inline odplyňování

Inline odplyňování funguje na principu průchodu mobilní fáze přes speciální membránu umístěnou ve vakuové komoře. Rozpuštěné plyny přes membránu difundují do vakua, zatímco mobilní fáze pokračuje do chromatografického systému. Mezi nejběžnější technologie patří:

• Vakuový odplyňovač: Inline vakuové odplyňovače jsou dnes standardní součástí většiny moderních HPLC systémů. Díky účinnému odstraňování rozpuštěných plynů významně omezují problémy čerpadla způsobené tvorbou bublinek. Mobilní fáze protéká porézní hadičkou umístěnou ve vakuové komoře. Rozpuštěné plyny difundují přes stěnu hadičky do vakuového prostoru, zatímco odplyněná mobilní fáze pokračuje do čerpadla.
• Membránový odplyňovač: V průběhu let byly pro výrobu odplyňovacích membrán vyvinuty a testovány různé polymerní materiály s rozdílnou účinností. Současné odplyňovače využívají tenké fluoropolymerní membrány, přes které rozpuštěné plyny snadno difundují, zatímco mobilní fáze zůstává zachována. Díky tomu je odplynění velmi účinné.

Výhody

Inline odplyňovače jsou vysoce spolehlivé a účinně snižují obsah rozpuštěných plynů v mobilní fázi na úroveň, která zajišťuje bezproblémový provoz HPLC systému. Dnes jsou standardní součástí většiny moderních HPLC systémů. Jejich provoz je plně automatický a zpravidla bezúdržbový, takže představují spolehlivé řešení pro rutinní chromatografické analýzy.

Omezení

Přestože jsou inline odplyňovače velmi účinné, neodstraňují z mobilní fáze veškeré rozpuštěné plyny. Zbytkové množství plynů může v některých zvláště citlivých aplikacích stále způsobovat problémy. Poruchy mohou vzniknout také v důsledku opotřebení nebo poškození membrány, selhání vývěvy či netěsností hadiček, proto je důležitá pravidelná údržba systému.

Dalším rizikem je mikrobiální kontaminace pufrů, která může ucpat póry odplyňovací membrány a následně kontaminovat celý HPLC systém. Aby se zabránilo růstu mikroorganismů a zanášení systému, nedoporučuje se ponechávat odplyňovač delší dobu naplněný vodou nebo pufrem. V případě kontaminace se doporučuje propláchnout systém 30% roztokem kyseliny fosforečné a následně důkladně opláchnout vodou.

Offline odplyňování

Offline odplyňování spočívá v odstranění rozpuštěných plynů z mobilní fáze ještě před jejím přivedením do HPLC systému. Používá se několik metod.

• Proplachování héliem: Tato metoda využívá vstupní filtr rozpouštědla, který zachycuje mechanické nečistoty a současně zajišťuje rovnoměrnou distribuci hélia v rozpouštědle. Nevýhodou je, že odplyněná mobilní fáze může po vstupu do systému postupně znovu absorbovat vzduch. Tvorbu bublinek lze omezit udržováním mírného protitlaku, obvykle pomocí regulátoru protitlaku za detektorem. Proplachování héliem dokáže odstranit až 80 % rozpuštěných plynů. U směsí organických rozpouštědel s vodou je zpravidla zapotřebí objem hélia přibližně odpovídající objemu odplyňované mobilní fáze. Průtok hélia je vhodné postupně snižovat, aby nedocházelo ke ztrátám těkavých složek rozpouštědla.
• Vakuové odplynění: Vakuové odplynění odstraní z mobilní fáze více než 60 % rozpuštěných plynů a obvykle se provádí dávkově před vlastní chromatografickou analýzou. Lze jej kombinovat s filtrací mobilní fáze přes membránový filtr o velikosti pórů 0,45 nebo 0,22 μm. Samotná filtrace však poskytuje nižší účinnost odplynění.
• Sonikace: Samotná ultrazvuková lázeň není pro odplynění dostatečně účinná, protože odstraní pouze přibližně 20–30 % rozpuštěných plynů, zatímco pro spolehlivou prevenci tvorby bublinek je zpravidla nutné odstranit alespoň polovinu jejich množství. V kombinaci s proplachováním héliem nebo vakuovým odplyněním však představuje sonikace účinnou doplňkovou metodu. Protože jsou ultrazvukové lázně běžnou součástí laboratorního vybavení, využívají se nejčastěji právě v kombinaci s dalšími metodami odplynění.

Výhody

Výhodou offline odplynění je možnost současného použití vstupního filtru rozpouštědla o velikosti pórů 2 µm, který zachycuje pevné částice a zároveň napomáhá účinné distribuci hélia při proplachování. Metoda je cenově dostupná, flexibilní a využívá běžné laboratorní vybavení, takže je vhodná i pro zpracování větších objemů mobilní fáze.

Omezení

Hlavní nevýhodou proplachování héliem je skutečnost, že mobilní fáze po přivedení do HPLC systému postupně znovu absorbuje plyny ze vzduchu. To může vést ke snížení intenzity signálu a změnám citlivosti detekce. Další nevýhodou jsou provozní náklady spojené se spotřebou hélia a nutností používat tlakové lahve.

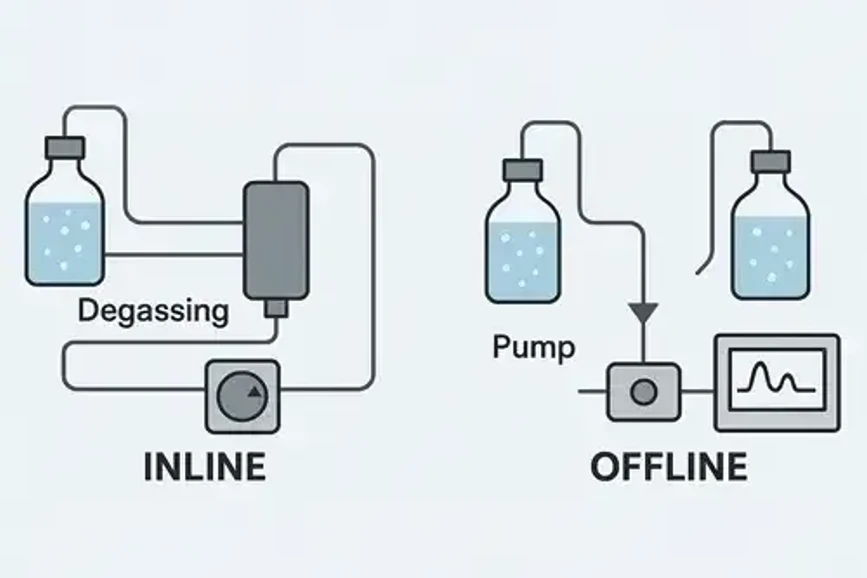

Inline vs. offline odplyňování: srovnání metod

Kdy probíhá:

• Offline odplyňování: Provádí se před přivedením mobilní fáze do HPLC systému.
• Inline odplyňování: Probíhá nepřetržitě během provozu HPLC systému.

Účinnost odplynění:

• Offline odplyňování: Účinnost závisí na použité metodě. Vakuové odplynění v kombinaci se sonikací odstraní přibližně 60–70 % rozpuštěných plynů, samotná sonikace 20–30 % a proplachování héliem až 80 %.
• Inline odplyňování: Neodstraňuje veškeré rozpuštěné plyny, ale jejich množství snižuje natolik, že účinně zabraňuje tvorbě bublinek.

Riziko opětovné absorpce plynů:

• Offline odplyňování: Vysoké – mobilní fáze může při kontaktu se vzduchem znovu absorbovat rozpuštěné plyny.
• Inline odplyňování: Nízké – kontinuální vakuové odplyňování omezuje opětovnou absorpci plynů.

Náklady:

• Offline odplyňování: Nízké pořizovací náklady, postačuje běžné laboratorní vybavení. Proplachování héliem však zvyšuje provozní náklady kvůli spotřebě hélia.
• Inline odplyňování: Vyšší pořizovací náklady na odplyňovací jednotku a vývěvu.

Obsluha:

• Offline odplyňování: Vyžaduje ruční přípravu před každou analýzou.
• Inline odplyňování: Po instalaci probíhá plně automaticky.

Vliv na složení mobilní fáze:

• Offline odplyňování: Může docházet ke ztrátám těkavých složek, například při intenzivním proplachování héliem.
• Inline odplyňování: Složení mobilní fáze zůstává prakticky beze změny.

Vliv na stabilitu chromatografie:

• Offline odplyňování: Zlepšuje stabilitu analýzy, avšak při opětovné absorpci plynů může dojít k tvorbě bublinek.
• Inline odplyňování: Zajišťuje stabilní základní linii i retenční časy. Problémy způsobené bublinkami jsou prakticky eliminovány.

Kdy zvolit offline nebo inline odplyňování?

Volba mezi offline a inline odplyňováním závisí především na charakteru analýzy, požadované citlivosti metody a způsobu využití HPLC systému.

1. Offline odplyňování je vhodné zejména pro příležitostné analýzy, jednodušší laboratorní sestavy nebo situace, kdy HPLC systém není vybaven integrovaným odplyňovačem. Naproti tomu inline odplyňování představuje preferované řešení pro rutinní analýzy, které vyžadují vysokou reprodukovatelnost, stabilní provoz a maximální citlivost.
2. Inline odplyňovače sice znamenají vyšší pořizovací náklady, jejich provoz je však plně automatizovaný a výrazně snižuje nároky na obsluhu. Offline metody využívají běžné laboratorní vybavení a jejich zavedení je levnější, je však nutné počítat s náklady na spotřební materiál, zejména při použití hélia.
3. Pokud mobilní fáze obsahuje těkavá organická rozpouštědla nebo nestabilní složky, je vhodné vyhnout se intenzivnímu vakuovému odplyňování nebo dlouhodobému proplachování héliem, které mohou způsobit jejich částečné odpaření. Inline vakuové odplyňování je v tomto ohledu šetrnější a lépe zachovává původní složení mobilní fáze.
4. Přítomnost kyslíku v mobilní fázi je obzvláště problematická u citlivých detekčních metod, například při UV detekci na nízkých vlnových délkách nebo při elektrochemické detekci. Přestože proplachování héliem i inline odplyňování kyslík účinně odstraňují, je třeba mít na paměti, že mobilní fáze odplyněná offline může při delším kontaktu se vzduchem znovu absorbovat rozpuštěné plyny. To může vést ke snížení intenzity signálu a mírným změnám citlivosti metody.

Řešení problémů s odplyňováním v HPLC

1) Kolísání tlaku nebo základní linie

Pravidelné kolísání tlaku nebo základní linie chromatogramu často signalizuje problémy se stlačitelností mobilní fáze v hlavách čerpadla. Příčinou může být nedostatečně účinné odplynění, které lze v některých případech zlepšit použitím druhé odplyňovací komory.

Další častou příčinou je nasávání vzduchu do systému v důsledku netěsných nebo nesprávně připojených hadiček na vstupu nebo výstupu z odplyňovače. To může vést ke kolísání tlaku i základní linie chromatogramu.

2) Šum na základní linii

Šum na základní linii chromatogramu může souviset s problémy v systému přívodu plynů. Příliš vysoký průtok plynu může způsobovat krátkodobý šum, zatímco drift základní linie (dlouhodobé kolísání) bývá často důsledkem postupného uvolňování nečistot z částečně zaneseného vedení plynů. Ke zvýšení šumu může přispívat také nestabilní průtok plynu.

3) Úniky

Úniky jsou často způsobeny nekompatibilitou mezi použitými rozpouštědly a materiály odplyňovače. Například tetrahydrofuran (THF) může vysušovat a narušovat membrány odplyňovače, což vede k jejich popraskání. Únik kapaliny může vzniknout také v důsledku nesprávně utažených nebo špatně usazených spojů hadiček na vstupu či výstupu z odplyňovače.

4) Ucpání

Ucpání způsobuje kolísání tlaku, protože čerpadlo obtížně nasává mobilní fázi, což může vést až ke kavitaci. Nejčastějšími příčinami jsou růst řas nebo mikroorganismů, krystalizace pufrovacích solí nebo ucpané vstupní filtry.

Při diagnostice lze odpojit výstupní hadičku odplyňovače a ověřit, zda mobilní fáze vytéká plynule. Nejlepší prevencí je používání čistých a filtrovaných rozpouštědel, pravidelné proplachování systému a nenechávání pufrů v systému po delší odstávce.

5) Obecná doporučení

Problémy s odplyňovačem často souvisejí s kvalitou mobilní fáze. Používání nevhodně připravených nebo kontaminovaných rozpouštědel může vést k opakovaným provozním problémům. Pravidelné používání čerstvých, čistých a filtrovaných rozpouštědel pomáhá zajistit spolehlivý provoz HPLC systému a minimalizovat prostoje.
