Watrex DeltaChrom™ P102 HPLC čerpadlo

Představujeme Vám jeden z našich nejúspěšnějších produktů, který jsme navrhovali a začali vyrábět již před 15 lety a po celém světě se nám jich podařilo prodat téměř 800 ks.

Čerpadla P102 lze nalézt jak v průmyslových dávkovacích systémech, tak i ve vědeckých laboratořích a farmaceutických provozech.

DeltaChrom™ P102 a i jeho další varianty jsou dvoupístová čerpadla s paralelním uspořádáním pístů a optimalizovaným tvarem vaček, což dohromady s účinným tlumičem pulzů nabízí extrémně hladký průtokový profil.

Dostupné jsou varianty v nerezovém nebo biokompatibilním (PEEK) provedení s rozsahy průtokových rychlostí až do 80 ml/min a výstupním tlakem až do 1240 bar.

Membránová klávesnice na předním panelu umožňuje intuitivní ovládání čerpadla. Na čtyřmístném displeji je v závislosti na režimu ovládání zobrazován průtok, aktuální tlak nebo nastavené tlakové limity. Kromě kláves pro nastavení parametrů, přepínání režimu a spuštění čerpadla je zde také PRIME klávesa pro promývání při vyšším průtoku.

Čerpací hlavy s písty jsou dostupné z přední strany a po uvolnění čtyř šroubů může uživatel jednoduše provést výměnu za hlavy v preparativním či biokompatibilním provedení. Externí ovládání je řešeno přes sériové rozhraní a s použitím Clarity software (Dataapex, s.r.o.) lze kombinovat dvě a více čerpadel do systému vysokotlakého gradientu.

Bezproblémové čerpání mobilních fází obsahujících krystalizující složky zajišťuje aktivní oplach pístu a jeho těsnění v zadní části hlavy čerpadla. U běžných čerpadel dochází v této část i k odpaření mikroskopické vrstvy kapaliny, která na pístu ulpívá i po průchodu vysokotlakým těsněním. Pokud mobilní fáze obsahuje rozpuštěné soli, tak ty pak na pístu krystalizují a poškozují píst i těsnění. Následkem toho dochází ke snížení pracovního tlaku čerpadla, úniku mobilní fáze a konečnému poškození pístů a těsnění.

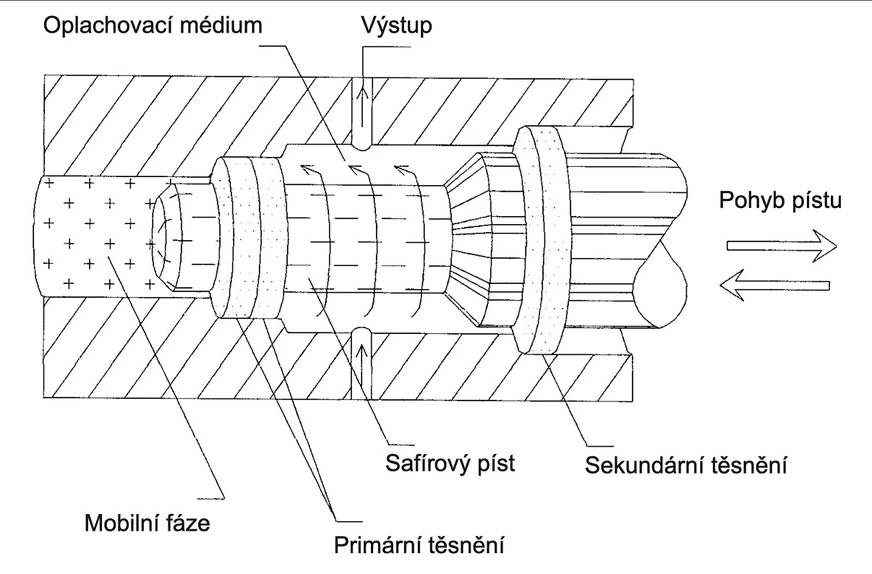

U čerpadel série P má píst v zadní části hlavy kde je další těsnění a ventilky, větší průměr a jeho pohybem se aktivně čerpá oplachovací médium (viz obrázek).

Watrex: Schématické zobrazení pístu pumpy DeltaChrom P102.

• Spolehlivost čerpání je zajištěna zdvojeným vstupním a výstupním zpětným ventilem
• Automatický oplach hlav čerpadla zabraňující krystalizaci pufrů
• Překrývající se vačky pro snížení pulzů
• Zabudován tlumič pulzů membránového typu pro eliminaci tlakových pulzů
• Extrémně hladký průtokový profil
• Možnost vysokotlakého gradientu
• Biokompatibilní, UHP a preparativní provedení

Technická specifikace:

Konstrukce: Dvoupístové čerpadlo s paralelním uspořádáním pístů a výkonným tlumičem pulzů

Průtok:

• Analytická verze: 0,01 - 9,99 ml/min s inkrementem 0,01 ml/min
• Semi-prep verze: 0,1 – 24 ml/min s inkrementem 0,1 ml/min
• Prep verze: 0,1 – 80 ml/min s inkrementem 0,1 ml/min
• UHPLC verze: 0,01 – 5 ml/min s inkrementem 0,1 ml/min

Maximální výstupní tlak:

• Analytická verze: 420 bar (6000 psi)
• Anlytická verze PEEK: 350 bar (5000 psi)
• Semi-prep verze: 250 bar (3600 psi)
• Prep verze: 50 bar (725 psi)
• UHPLC verze: 1240 bar (18000 psi)

Tlakové limity: horní a dolní - plynule nastavitelné

Přesnost průtoku: 0,2% RSD @ 1 ml/min. a 70 bar (P102)

Správnost průtoku: ± 1% @ 1 ml/min. a 70 bar (P102)

Tlakové pulzace: lepší než ± 0,5% při průtoku 1 ml/min a tlaku 70 bar

Externí komunikace: RS-232

Výška x šířka x hloubka: 250 x 160 x 370 mm

Hmotnost: 5 kg

Informace pro objednání:

PN: Komponent:

• D2K6091801 P102 Pump analytical, stainless steel
• D2K6091805 P102 Pump analytical, PEEK
• D2K6091809 P280 Pump Prep, stainless steel
• D2K6091815 P280 Pump Prep, PEEK
• D2K6091807 P224 Pump Semi-prep, stainless steel
• D2K6091808 P224 Pump Semi-prep, PEEK
• D2K6091816 P105 UHPLC Pump, stainless steel
