Watrex P102 – Vysoce přesné HPLC čerpadlo s jednoduchou údržbou
- Foto: Watrex Praha: Watrex P102 HPLC čerpadlo
- Video: Watrex Praha: P102 replace seal
Watrex P102 je dvoupístové HPLC čerpadlo určené pro přesné analytické aplikace v oblasti kapalinové chromatografie. Vyniká stabilním průtokem, minimálními pulzacemi a možností aktivního oplachu pístů. Díky své modulární konstrukci a uživatelsky přívětivému designu je vhodné nejen pro rutinní analýzy, ale také pro vývojové a výzkumné aplikace.
Jednou z předností čerpadla P102 je snadná údržba. Watrex dodává tzv. P102 Seal Kit, který umožňuje rychlou a bezpečnou výměnu těsnění přímo uživatelem. Tento článek poskytuje přehled vlastností čerpadla a podrobný návod k výměně těsnění, doplněný doporučeními pro uvedení do provozu.
Varianty těsnicích sad (Seal Kit)
Pro výměnu těsnění čerpadla P102 je třeba zakoupit odpovídající těsnicí sadu:
- P102 Seal Kit D2K5042982 (organic) – určený pro organické mobilní fáze
- P102 Seal Kit D2K5042983 (aqueous) – určený pro vodné mobilní fáze
Obě sady obsahují veškeré potřebné komponenty pro výměnu.
Postup výměny těsnění u čerpadla P102
1. Odpojení výstupních kapilár
Nejprve je nutné odšroubovat výstupní kapiláry z čerpadlové hlavy. Tento krok je důležitý, aby nedošlo k poškození vnitřních komponent během demontáže hlavy.
2. Uvolnění hlavy čerpadla
Jakmile jsou kapiláry odstraněny, vyšroubují se vroubkované matice, které drží
čerpadlovou hlavu připevněnou k mechanické části čerpadla. Důležité je nejprve odpojit kapiláry – opačný postup může způsobit poškození pístu.
3. Odstranění oplachových kapilár
Dále se odpojí kapiláry, které slouží k aktivnímu oplachu pístu. Po jejich uvolnění lze celou hlavu čerpadla opatrně sejmout.
4. Demontáž systému aktivního oplachu
Pod hlavou čerpadla se nachází aktivní oplachová sestava, kterou je třeba také sejmout.
5. Uvolnění záložní desky těsnění
Pomocí speciálního nástroje ze Seal Kitu se vyjme záložní deska, která drží vysokotlaké těsnění na místě.

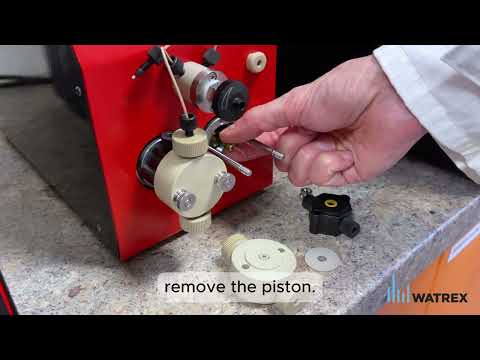

6. Vyjmutí pístu
Nyní je možné opatrně vytáhnout píst. Píst je třeba zacházet s maximální opatrností – jeho povrch musí zůstat neporušený.
7. Vyjmutí opotřebených těsnění
Pomocí druhé strany nástroje ze Seal Kitu se odstraní původní vysokotlaké těsnění ze samotné hlavy čerpadla. Stejným způsobem se vyjme i těsnění oplachu.
8. Leštění pístu
Součástí Seal Kitu je také houbička, kterou lze opatrně vyleštit povrch pístu. Tím se odstraní mikroskopické usazeniny a prodlouží životnost nových těsnění.
9. Instalace nových těsnění
Z připravené sady se vyberou nová těsnění. Těsnění je třeba do sedla zatlačit důkladně pomocí montážního nástroje ze sady.
10. Složení čerpadla zpět
Po výměně všech těsnění se jednotlivé části čerpadla vrací zpět ve stejném pořadí, v jakém byly demontovány:
- zpětná montáž oplachového systému - vstup dole, výstup nahoře,
- nasazení čerpadlové hlavy,
- připojení kapilár,
- Pevné utažení upevňovacích vroubkovaných matic.
Nezapomeň na kondicionování!
Po výměně těsnění je nezbytné provést tzv. kondicionování těsnění, aby došlo k jejich usazení a správnému přilnutí ke stěnám pístu. U modelu P102 se provádí následujícím způsobem:
- Připravte mobilní fázi složenou z 50% isopropanolu nebo methanolu a vody.
- Spusťte čerpadlo s protitlakem aby byl tlak 3,5 – 4 MPa.
- Nechte čerpat při průtoku menším než 3 ml/min po dobu 60 minut.
Tyto podmínky platí výhradně pro model P102. U preparativních a semi-preparativních čerpadel společnosti Watrex je nutné řídit se specifickými pokyny dle jejich typu.
Shrnutí
Čerpadlo Watrex P102 je kvalitní laboratorní nástroj, jehož servis zvládne i běžný uživatel díky dostupným Seal Kitům a jednoduché konstrukci. Pravidelná výměna těsnění je klíčem k dlouhé životnosti a spolehlivosti zařízení. Podle uvedeného návodu je možné výměnu provést rychle a bezpečně bez nutnosti zásahu servisního technika.
V případě jakýchkoliv dotazů či nejasností se neváhejte na nás obrátit na [email protected] nebo navštivte naše webové stránky www.watrex.com.
