Představení SELECT SERIES MRT (multireflekční analyzátor doby letu-TOF) Nové generace Q-TOF (VIZE 2021)

👉 Pozvánka, registrace a předběžný program semináře Waters VIZE 2022 dne 22. listopadu 2022

Princip analyzátoru doby letu-TOF (Time-of-flight)

• Ionty s různým hodnotami m/z jsou rozděleny v čase v důsledku různé rychlosti, kterou vykazují během pohybu letovou trubicí určité dráhy

• Ionty jsou urychleny napěťovým pulsem do letové trubice (oblast bez pole)

  • Ionty letí různou rychlostí v závislosti na jejich hodnotě m/z
  • Ionty s větší hodnotou m/z se pohybují pomaleji

• Lineární provedení hmotnostního analyzátoru doby letu

• Analyzátor doby letu s reflektronem (iontové zrcadlo)

Waters Corporation/Chemické listy: Schéma analyzátoru TOF

Vývoj Waters Q-Tof instrumentů

• Q-Tof I
• Q-Tof II
• Q-Tof Ultima
• Q-Tof PREMIER
• Q-Tof SYNAPT G2 MS
• Q-Tof SYNAPT XS
• Q-Tof SELECT SERIES Cyclic IMS
• Q-Tof SELECT SERIES MRT
• Q-Tof Xevo G2 MS
• Q-Tof Xevo G3 MS

Waters Corporation: Vývoj Waters Q-Tof instrumentů

Waters SELECT SERIES MRT

• SELECT SERIES MRT je nová generace Q-TOF založena na multireflekční technologii analyzátoru doby letu

Hlavní přednosti

• Rutinní měření správné hodnoty m/z v ppb
• Vysoká rozlišovací schopnost, bez ohlednu na rychlost akvizice
• Kvalitní data v MS a MS/MS
• Kompaktní velikosti datových souborů

Proč multireflekční analyzátor doby letu?

• 90% celková transmise (včetně zaostření paprsku)

Waters Corporation: Princip a výhody multireflekčního analyzátoru doby letu

SELECT SERIES MRT

• konstrukce a technologie

Waters: Schéma konstrukce SELECT SERIES MRT QTof systému

Waters Corporation - Schéma konstrukce SELECT SERIES MRT QTof systému.jpg

SELECT SERIES MRT

• ...příklad naměřených dat lipidů

Waters Corporation: High mass resolution reveals fine at 247,000 FWHM

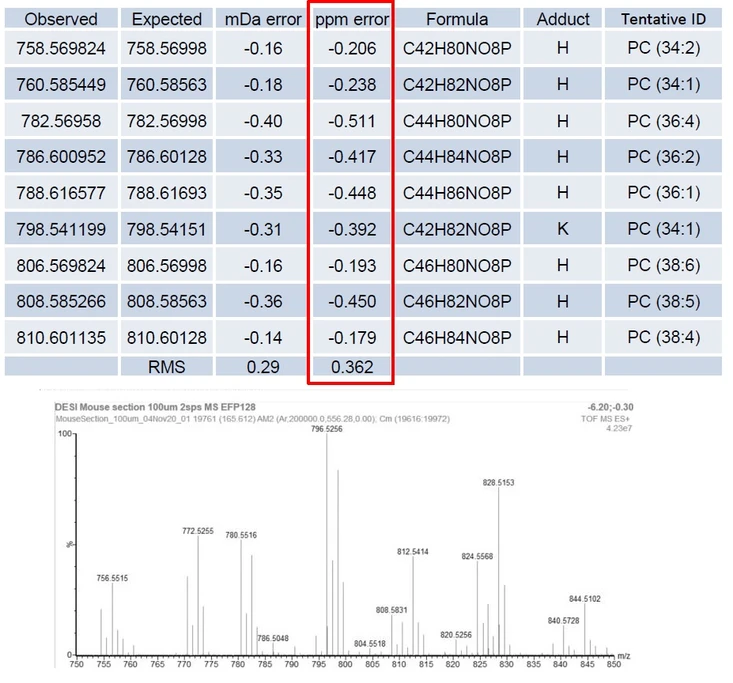

Waters Corporation: Správná hodnota m/z (RMS error 362 ppb)

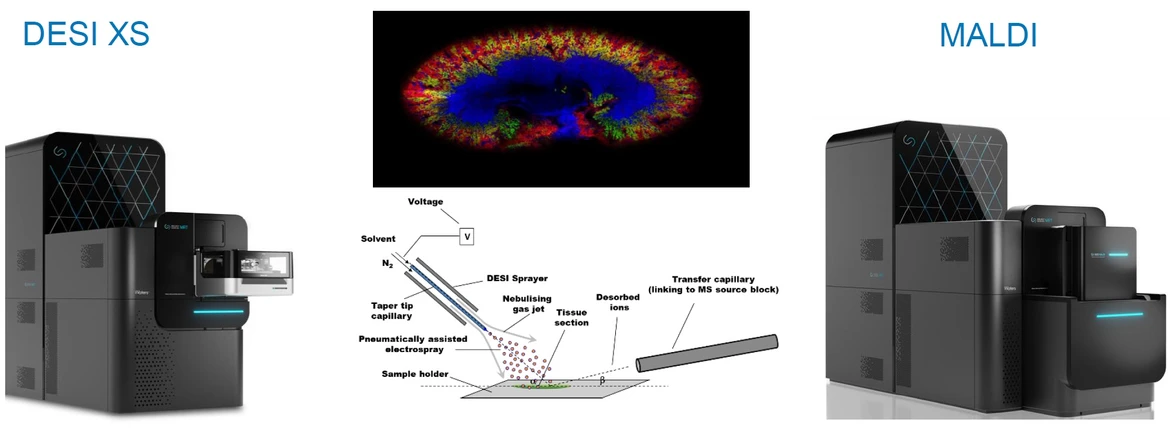

SELECT SERIES MRT

• Nová zobrazovací platforma MS

Waters Corporation: SELECT SERIES MRT - Nová zobrazovací MS platforma

Nový DESI XS iontový zdroj

• Positive ion mode DESI image 2 ion map 20μm x and y step, 10 scans per second

• Včetně nového stolku a sprejeru

• Poskytuje 20μM pixel rozlišení

• S vylepšenou robustností a reprodukovatelností

Waters Corporation: Nový DESI XS iontový zdroj

Nové technologie pro DESI XS

Vysoce výkonný sprejer

• Vylepšené zaostření spreje poskytující větší citlivost a rozlišení (25 μm)
• Snadné použití „plug and play“ pomocí zafixovaného emitoru

Vyhřívaná transferová kapilára

• Zvýšení citlivosti

Obě vylepšení dohromady mohou zvýšit citlivost >100x

• Rychlé DESI zobrazování
• Snadnější použitelnost
• Vyšší robustnost

Waters Corporation: Nové technologie pro DESI XS: Vysoce výkonný sprejer a Vyhřívaná transferová kapilára

SELECT SERIES MRT DESI Imaging

• H&E stained brain section and MS image

• A – Striatum

• B – Caudate putamen

• C – Hippocampus

• D – Dorsal raphe nucleus

• E – Cerebellum

Waters Corporation: SELECT SERIES MRT DESI Imaging - H&E stained brain section and MS image

SELECT SERIES MRT DESI Imaging

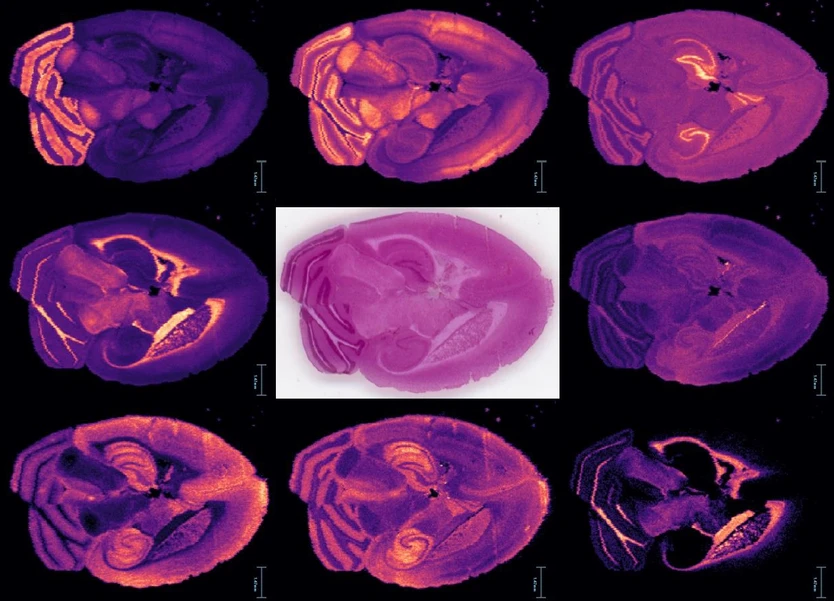

• Selected mouse brain lipids acquired at 50 μm spatial resolution

Waters Corporation: SELECT SERIES MRT DESI Imaging - Selected mouse brain lipids acquired at 50 μm spatial resolution

Rozlišovací schopnost >200,000 FWHM

Waters Corporation: Rozlišovací schopnost > 200,000 FWHM hmotnostního spektrometru Waters SELECT SERIES MRT

Biolokalizace a identifikace

Waters Corporation: Biolokalizace a identifikace pomocí hmotnostního spektrometru Waters SELECT SERIES MRT

Biolokalizace iontů a identifikace na základě správné hodnoty m/z a vyhledávání v databázi METLIN.

Waters Corporation: Biolokalizace iontů a identifikace na základě správné hodnoty m-z a vyhledávání v databázi METLIN

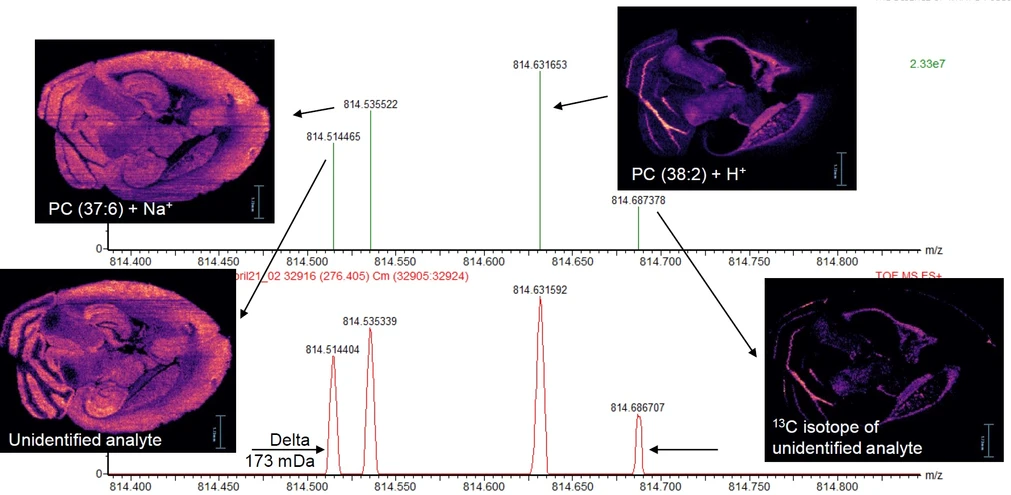

High mass resolving power allows improved spatial biolocalisation

Waters Corporation: High mass resolving power allows improved spatial biolocalisation

Waters Corporation: High mass resolving power allows improved spatial biolocalisation

MALDI source, industrial design

Waters Corporation: MALDI iontový zdroj, průmyslový design

SELECT SERIES MRT

• Nová generace TOF poskytuje:

  • rozlišovací schopnost 200 000 FWHM
  • správnou hodnotu m/z 500 ppb

• Nový DESI XS poskytuje:

  • Zvýšení citlivosti
  • Nízké rozlišení
  • Vyšší robustnost

• Kombinace MALDI a DESI poskytuje maximální flexibilitu pro zobrazování

Waters Corporation: Hmotnostní spektrometr SELECT SERIES MRT
