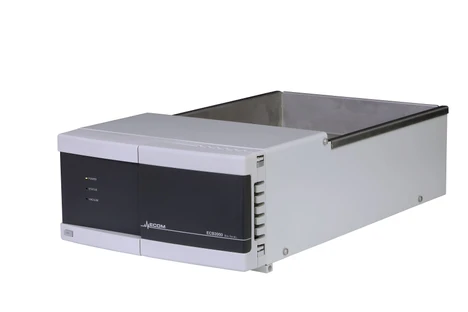

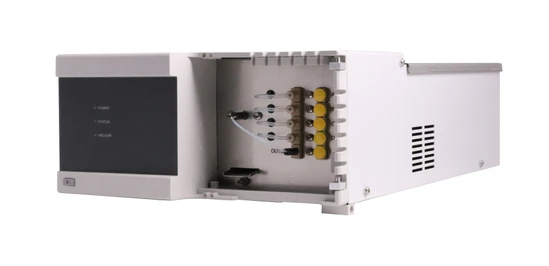

Skládá se ze zásobníku na lahve, vestavěného vysoce účinného on-line degasseru a čtyřcestného gradientního ventilu.
Unikátní konstrukce degasseru zajišťuje spolehlivý, nepřetržitý provoz s vysokou trvalou účinností bez potřeby odplyňování héliem. Současně mohou být odplyňovány až čtyři mobilní fáze pomocí jednoho přístroje. Jedna přídavná komora je určena pro odplynění výstupu z gradientního ventilu. Extrémně malý vnitřní objem jednotlivých kanálů (480 μl) z materiálu Systec AF zajišťuje velice rychlé ustálení a velmi krátký startovací čas ve srovnání s jinými PTFE degassery majícími stejnou účinnost.
Čtyřcestný gradientní ventil je řízen čerpadlem ECP2010. Nová důmyslná elektronika čerpadla umožňuje dosáhnout přesného nízkotlakého gradientu, tj. postupné změny složení mobilní fáze mícháním až čtyř kapalin na vstupu čerpadla. Také je možné předdefinovat konstantní složení, je-li čerpadlo používáno v izokratickém režimu. Gradientní profil se definuje pomocí počítače a čerpadla.
V boxu může být umístěno až šest zásobníků LCT 02 (1L).
Počet kanálů: 5 nezávislých
Princip odplyňování: Permeace skrze fluoropolymerovou membránu
Maximální průtok: 10 ml/min.
Maximální operační tlak: 0,5 MPa (70 psi)
Kapacita odplyňování: ~2 ppm při 1 ml/min.
Mrtvý objem: ~480 μl na jeden kanál
Materiály přicházející do styku s kapalinou: Systec AF, PPS, sklem plněný PTFE, nerez ocel 316
Počet ventilů: 4 (A, B, C, D)
Maximální provozní tlak: 3 bar (43,5 PSI)
Světlost: 0031” (0,8 mm)
Materiály přicházející do styku s kapalinou: Simriz®, PEEK
Materiály přicházející do styku s kapalinou: FEP, PEEK, KEL-F, PTFE, PS, Tefzel
Připojovací závit: ¼”-28 ploché dno
Napájení: 100-240 V 50/60 Hz 40 VA
Vnitřní rozměry boxu (š x v x h): 267 x 56 x 305 mm
Rozměry (š x v x h): 280 x 135 x 498 mm
Hmotnost: 7 kg
