ISTRAN EcaFlow 150 GLP analyzátor

Stanovení stopových a vyšších koncentrací těžkých kovů v různých vzorcích. Stanovení halogenidů a dalších aniontů (ClO₂^- a BrO₃^-) , kyselin, zásad, vitaminu C, komplexotvorných látek, celkového dusíku převedeného na amoniak, rozpuštěného kyslíku. . . Speciace.

EcaFlow využívá principy průtokové elektrochemie, coulometrie a coulometrické titrace. Měření, včetně dávkování vzorku, je řízeno počítačem a je plně automatické bez zásahu obsluhy. Naměřený signál je automaticky korigován na signál pozadí získaný měřením čistého roztoku elektrolytu.

EcaFlow je jediným přístrojem svého druhu na trhu, který umožňuje také bezkalibrační („absolutní“) stanovení stopových prvků, jako jsou Hg, As, Se, Zn, Cd, Pb, Cu, Mn, na koncentračních úrovních již kolem 1 μg/l (ppb).

ISTRAN EcaFlow 150 GLP

Rychlost analýzy

V závislosti na objemu dávkovaného vzorku lze za jednu hodinu provést 5 až 30 analýz. Například u 1 ml dávkového vzorku trvá jedna kompletní analýza přibližně 5 min.

Technický popis zařízení

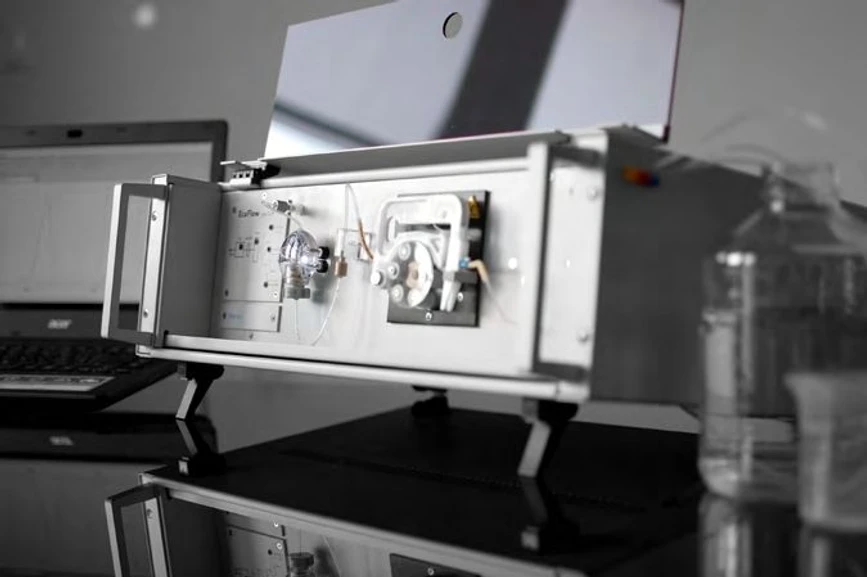

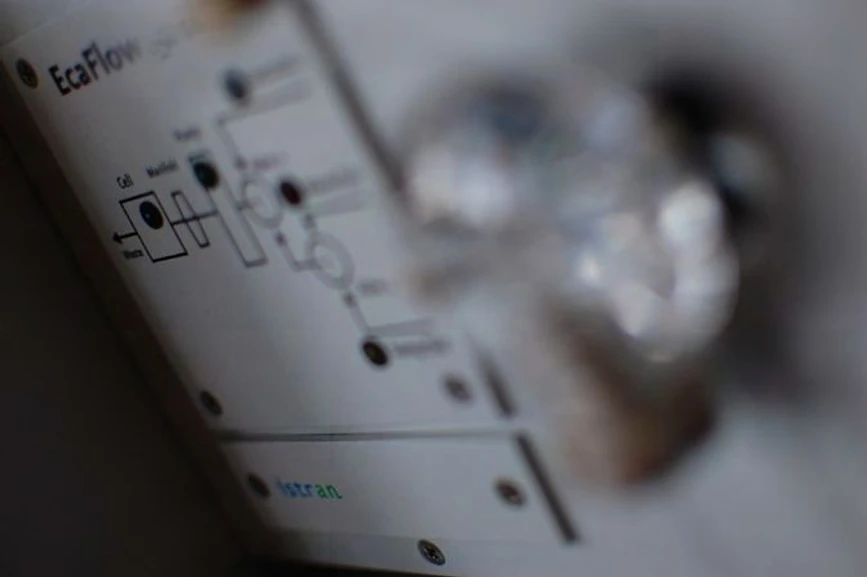

EcaFlow 150 GLP je kompaktní laboratorní analyzátor řízený počítačem třídy PC. Obsahuje měřicí jednotku s mikropočítačem a průtokový systém, který je umístěn na předním panelu přístroje pod odklopitelným krytem.

Měřicí jednotka s výkonným, softwarově přepínatelným potenciostatem/galvanostatem a velmi rychlými a přesnými převodníky umožňuje různé typy elektrochemických měření a rychlé zpracování naměřených dat. K počítači se připojuje prostřednictvím sériového portu RS 232.

Průtočná jednotka se skládá z následujících částí:

• Teflonové dávkovací ventily, kterými lze správně a reprodukovatelně dávkovat vzorek, standard a roztok elektrolytu.
• Spolehlivé a přesné peristaltické čerpadlo pro dopravu dávkovaných roztoků průtokovým systémem.
• Jednotka pro in-line filtraci nebo míchání roztoků před vstupem do měřicí cely.
• Kompaktní průtoková cela EcaCell 353 s pracovní elektrodou z porézního inertního materiálu, pomocnou platinovou a termodynamickou referenční elektrodou z chloridu stříbrného. Cela nevyžaduje prakticky žádnou údržbu. Vyznačuje se vysokou, v mnoha případech 100% elektrochemickou účinností, která umožňuje úplné vyloučení stopových prvků na povrchu pracovní elektrody, a tedy coulometrické měření těchto prvků bez nutnosti kalibrace.
• Průtokovou celu EcaJet s tryskovou pracovní elektrodou lze použít i pro měření, která jsou použitelná zejména pro dlouhodobá měření, např. pro sledování obsahu těžkých kovů ve vodách.
• Obě cely umožňují také klasická voltametrická měření, jako je stejnosměrná, pulzní, cyklická, rozpouštěcí a hydrodynamická voltametrie.
• K měřicímu systému lze připojit i další elektrodové systémy, jako jsou rtuťová statická kapková elektroda, rotační disková elektroda, iontově selektivní elektrody atd.

ISTRAN EcaFlow 150 GLP

Metrologické parametry

• Správnost výsledků stanovení kovů ověřená analýzou CRM v koncentračním rozsahu nad 1 μg/l (ppb) je lepší než 10 %.
• Přesnost stanovení, vyjádřená jako relativní směrodatná odchylka, se pohybuje mezi 1 a 5 % v závislosti na koncentraci analytu.
• Mez detekce pro 5 ml dávkového vzorku je přibližně 0,1 μg/l (Cd, Pb, Hg), 0,3 μg/l (Se, As, Cu, Ag), 1 μg/l (I, Zn), 5 μg/l (Mn, Sn, Bi) a 10 μg/l (Fe).
• Rozsah pracovních koncentrací je až 5 řádů, obvykle od několika 100 ng/l (ppt) do několika desítek mg/l (ppm).

Výhody

• Analýza, včetně úpravy roztoku vzorku a případné kalibrace, je plně automatická, s vysokou rychlostí.
• Coulometrická měření mají velmi široký lineární rozsah koncentrací, od koncentrací několika stovek ng/l přes μg/l až po několik desítek mg/l.
• K odstranění rozpuštěného kyslíku nejsou potřeba žádné technické plyny.
• Systém je velmi variabilní a umožňuje prakticky všechny druhy elektrochemických měření.
• Pro zajištění správné laboratorní praxe (SLP) je k dispozici automatická validace měření pomocí referenčního materiálu, automatická archivace dat a tisk výsledků.
• Nízká cena a velmi nízké provozní náklady.

ISTRAN EcaFlow 150 GLP

Technické parametry

• Potenciostat/galvanostat: 12 V / 10 mA
• Měřicí cela: Model 353b nebo model EcaJet
• Průtokový systém: počítačem řízený, peristaltický
• Rozměry: 500 x 450 x 180 mm, hmotnost: 9 kg
• Napájení: 230 V/50 Hz, 30 W
• Software:
  • Determinace těžkých kovů
  • Coulometrická intraelektrodová titrace
  • Průtoková coulometrie
  • pH-metrie, ionometrie (volitelně)
  • Konduktometrie (volitelně)
• Autosampler AS-150 pro 42 vzorků (volitelně)
• Řídicí počítač: libovolný počítač třídy IBM PC

Lze stanovit

• Zn, Cd, Pb, Cu v různých matricích
• As, Cu, Hg v různých matricích
• As, Se ve vodách
• Sn, Sb, Bi v různých matricích
• As v moči a jiných biologických vzorcích
• Mn v různých matricích
• Ag v různých matricích
• Fe ve vodách
• Cr v různých matricích
• Ni v různých matricích
• Au v různých matricích
• Cl⁻, Br⁻, I⁻ ve vodách
• I⁻ v nápojích, potravinách, moči
• Sulfidy ve vodách
• SO₂ ve víně a pivu
• Celkový dusík po Kjeldahlizaci
• Fosforečnany
• Dusičnany
• Sírany
• Chloritany
• Bromičnany
• Kyselina boritá
• Vitamin C
• Kyseliny a zásady
• Rozpuštěný kyslík ve vodách
• Speciace: Cr^III/Cr^VI, Fe^II/Fe^III, As^III/As^V
