SPE automat Horizon 5000 pro zpracování vodných vzorků a jeho aplikační využití – nabídka výrobce Biotage

SPE automat Horizon 5000 od švédského výrobce Biotage je určen pro automatizaci SPE extrakcí větších objemů vodných vzorků od 20 ml do max. objemu 2 L na extrakční disky. Přístroj paralelně zpracovává až 3 vzorky. Součástí přístroje je i integrovaná vakuová pumpa pro zajištění podtlaku při aplikaci vzorku na disk. Do procesu lze také zapojit SPE kolonku s aktivním uhlím, což je vhodné zejména při přípravě vzorků při screeningových aplikacích.

SPE automat lze použít při zpracování vzorků jak pitných, tak i odpadních vod s vyšším podílem pevných částic. Správné dávkování celého vzorku vody s podílem pevných částic na SPE disk je zajištěno umístěním vhodného materiálu před extrakční disk, kterým se předchází jeho ucpání. Bohatá aplikační podpora výrobce pro stanovení polotěkavých i perzistentních polutantů ve vodách je nabízena včetně vhodného spotřebního SPE materiálu a možnosti uložení přednastavené aplikační metody výrobce do paměti přístroje. Biotage je také výrobcem extrakčních disků řady Atlantic a Pacific na bázi modifikovaného silikagelu nebo polymeru.

HPST: Biotage Horizon 5000

Výrobce Biotage

Švédský výrobce spotřebního materiálu a přístrojů pro automatizaci laboratorních procesů a analytických postupů

Nabídka Biotage

• Archiv českých HPST webinářů

Spotřební materiál pro přípravu vzorků před chromatografickou analýzou v nabídce výrobce Biotage

• Spotřební materiál pro přípravu vzorků před chromatografickou analýzou v nabídce výrobce Biotage, J. Dolinová (HPST) (2. 10. 2020)
• SLE+ a SPE layered produkty BIOTAGE – od základů k aplikaci, I. Palíková (HPST) (3. 6. 2021)
• SPE EVOLUTE EXPRESS, HYDRO a ISOLUTE HYDRO DME+– od základů k aplikaci, I. Palíková (HPST) (1. 4. 2021)
• ISOLUTE/ ENV+ / Myco SPE BIOTAGE – od základů k aplikaci, I. Palíková (HPST) (3. 6. 2021)
• PPT+, PLD+ a Microelute produkty BIOTAGE – od základů k aplikaci, I. Palíková (HPST) (5. 10. 2021)

Koncentrátory

• Koncentrátor TurboVap, J. Dolinová (HPST) (5. 11. 2020)
• Koncentrátory v nabídce společnosti HPST, s.r.o se zaměřením na novinku „D-EVA“, J. Dolinová (HPST) (6. 8. 2020)

SPE automaty

• SPE automaty v nabídce společnosti HPST, s.r.o. se zaměřením na přístroj Extrahera, J. Dolinová (HPST) (1. 10. 2020)
• Nové možnosti SPE automatu Extrahera, J. Dolinová (HPST) (2. 11. 2021)
• Rozšíření produktové řady SPE automatu Extrahera, J. Dolinová (HPST) (21. 7. 2022)

HPST: Nabídka spotřebního materiálu Biotage

Automatizace SPE extrakce

Biotage Extrahera automat pro SPE

Přístroj Extrahera od švédského výrobce Biotage slouží k automatizaci přípravy nízkoobjemových vzorků (desítky až stovky mikrolitrů) v procesech filtrace nebo extrakce na pevnou fázi (SPE včetně různých variací LLE/SLE+, DME, PLD nebo PPT).

HPST: Biotage Extrahera - Automatizace přípravy vzorku

Horizon 5000 (SPE-DEX) automatický extrakční systém

Biotage Horizon 5000 byl vytvořen jako multifunkční přístroj pro automatickou paralelní filtraci/extrakci až 3 vzorků vod s vysokým obsahem nerozpuštěných látek.

• Automatizace extrakcí na extrakční disky
• Extrakční disky o průměru 47 nebo 90 mm
• Pro objemy vzorků od 40 do 2 000 ml
• Možnost sběru frakcí
• Ovládání pomocí PC (4 jednotky)
• 7 druhů elučních rozpouštědel
• Možnost použití SPE kolonky

HPST: Horizon 5000 (SPE-DEX) automatický extrakční systém

• Sběr eluátu
• Šroubovací vialka nebo nádobky se zábrusem

HPST: Horizon 5000 (SPE-DEX) sběr eluátu

Vzorkovnice do přístroje (Biotage® Horizon Bottle Reference Guide)

Existuje několik variant vzorkovnic, které lze v přístroji použít, převážná část vyžaduje adaptéry (Fisher, Qorpak, Kerr, Duran, Wheaton)

HPST: Horizon 5000 (SPE-DEX) ukázky vzorkovnic

Držáky extrakčních disků

• Fast Flow pro silně znečištěné vzorky
• Extrakční disk 47 mm
• Kovové sítka
• Filtrační disky
• Vata

HPST: Horizon 5000 (SPE-DEX) držáky extrakčních disků

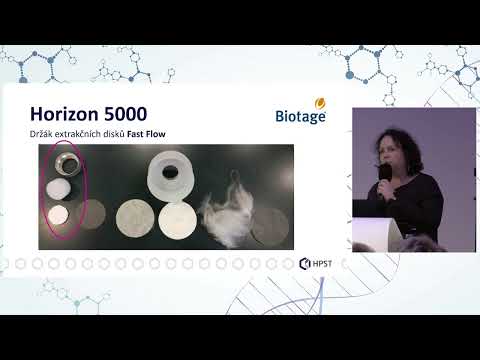

Držák extrakčních disků Fast Flow

HPST: Horizon 5000 (SPE-DEX) držáky extrakčních disků Fast Flow

Extrakční disky EPA, EN a ISO metody

• Atlantic & Pacific Disk Selection Guide

• C18 endkapovaný

• Vysokokapacitní HC C18

  • vyšší výtěžnost pro analyty s nízkou retencí na C18 např. dimethoat , 2,6 DNT a 2,4 DNT

• DVB

• HLB

Filtrační disky

• Pre Filters
• Fast Flow Sediment Prefilters (1 a 5 µm)

HPST: Klasické disky Atlanic Disks a disky umístěné ve speciálních držácích Atlanic ReadyDisks od společnosti Biotage

Extrakční disky fixované v plastovém držáku

• C18
• HC C18
• DVB

HPST: Horizon 5000 (SPE-DEX) extrakční disky fixované v plastovém držáku

One Pass System

• možnost zařazení extrakce analytů na SPE kolonku s aktivním uhlím

Po eluci analytů při pH 2 na SPE disk je možné vodu opětovně umístit do systému pro eluci analytů na SPE kolonku s uhlím.

Extrakce polotěkavých a netěkavých analytů ( One pass system)

Úprava pH vzorku na 2 a jeho extrakce přes SPE disk i uhlíkovou kolonku

• Eliminace nutnosti úpravy pH vzorků do vyšších hodnot, kde může docházet k vysrážení hydroxidů kovů a ucpání extrakčního média
• Elegantní řešení pro EPA metody 625 nebo 8270

HPST: Horizon 5000 (SPE-DEX) extrakce polotěkavých a netěkavých analytů (One pass system)

Adaptér 6 ml SPE kolonku

• Determination of 1, 4-Dioxane Using Automated Solid Phase Extraction (SPE), Compliant with US EPA 522 for Drinking Water

• Quantitative Determination of Diquat and Paraquat in Drinking Water via EPA Method 549.2

HPST: Horizon 5000 (SPE-DEX) adaptér 6 ml SPE kolonku

Uhlíkové kolonky výrobce Biotage

Carbon Cartridge PN 49-2620

Hydrofilní polotěkavé analyty a fluorované sloučeniny s krátkým řetězcem

Carbon Cartridge Max Detect PN 49-2620-01

Odstranění nečistot pro zlepšení meze stanovitelnosti (není vhodné pro fluorované sloučeny s krátkým řetězcem)

HPST: Horizon 5000 (SPE-DEX) uhlíkové kolonky výrobce Biotage

Koncentrační úroveň ftalátů v systému

• pod úrovní 0.1 μ g/L
• v testu po dobu tří měsíců

HPST: Horizon 5000 (SPE-DEX) koncentrační úroveň ftalátů v systému

• Přístroj by měl stát v digestoři x Exhaust kit “ v případě, že stojí na stole
• Přívod dusíku pro sušení disků je volitelným příslušenstvím
• Rozměry přístroje: 48,3 x 49,9 x 53.3 cm (bez ovládací jednotky)
• Hmotnost: 28 kg

HPST: Horizon 5000 (SPE-DEX) pro nebezpečné analyty lze použít ochranný kryt

Aplikační podpora

• Metody přednastavené v uživatelské databázi výrobce

• Aplikace a literatura Biotage Horizon 5000 na portálu LabRulezGCMS

• Aplikace a literatura Biotage Horizon 5000 na portálu LabRulezGCMS
