Zvyšte IQ Vašeho LC/MS trojitého kvadrupólu: Nový Agilent 6475 (záznam přednášky)

Nejnovější přírůstek do portfolia LC/MS trojitých kvadrupólů Agilent 6475 představuje posun směrem k chytřejším technologiím, které uživateli přináší nové funkce pro usnadnění každodenního rutinního měření. Hlavní změnou je zcela nový akviziční chip, poskytující dostatečnou výpočetní kapacitu pro online zpracování dat pomocí umělé inteligence. K těm patří ladění SWARM, využívající „Swarm Particle Optimization“, založené na umělé inteligenci. Tento zcela nový algoritmus umožňuje nalézt rychle a přesně společné optimum všech elementů iontové optiky. Je tak dosaženo lepšího výsledku než postupnou optimalizací každého členu zvlášť.

Další novinkou je možnost měření ve směsném režimu MRM + Scan pro možnost kombinace cíleného a necíleného měření. Agilent 6475 je uváděn na trh společně s novou verzí software MassHunter 12, jehož novými prvky jsou například vestavěný nástroj pro automatickou optimalizaci MRM přechodů a parametrů nebo funkce iReflex, tedy podmíněné „chování“ měřící sekvence v závislosti na naměřených datech. Tyto inovace minimalizují přeměřování vzorků nebo celých sekvencí a je tak maximálně využit přístrojový čas. Pro zajištění bezproblémového chodu přístroje slouží také systém včasného upozornění na údržbu „Early Maintainance Feedback“ a možnost plánování automatických procedur Tune a Check Tune. Software MassHunter 12 umožňuje ve spolupráci s OpenLab serverem práci ve shodě s požadavky FDA 21 CFR Part 11, EU Annex 11 na User Management, Audit trail, Data integrity a Traceability.

HPST: Agilent LC/MS trojité kvadrupóly

Agilent 6475 LC/MS QQQ - Specifikace

• Instrument Detection Limit (IDL): IDL < 3,5 fg
• Mass Range: m/z 5-3000
• Scan Speed: 18 700 Da/s
• Polarity Switch Time: < 25 ms
• Minimum Dwell Time: 0.5 ms
• VacShield: Čištění vstupu do MS bez zavzdušnění

HPST: LC/MS s prvky umělé inteligence

MassSpec inteligence

• díky vestavěnému výkonnému PC chipu

Nový SWARM autotune: ladění a kalibrace MS na bázi umělé inteligence, rychlejší a kvalitnější nalezení optima

Aktivní monitoring systému v reálném čase: měření toku iontů a sledování stavu elektroniky, snadnější diagnostika problémů

Early maintainance feedback: monitoring opotřebení a včasné upozornění na údržbu

Automatická optimalizace MRM a iontového zdroje, ucelený workflow, plánovaný Autotune/CheckTune

SWARM autotune

• Ladění a MS kalibrace založené na umělé inteligenci

• Multiparametrové iterační ladění

• Výsledkem je lépe a rychleji nalezené optimum a menší variabilita mezi přístroji

HPST: Multiparametrové iterační ladění Agilent SWARM Autotune

Monitoring systému v reálném čase a včasné upozornění na údržby

• Early Maintainance Feedback

• Odpočet doby do další preventivní údržby pro jednotlivé elementy

• Detekce a indikace kondice systému a problémů, například ucpání nebulizéru, ion injectoru, stabilita spreje nebo zbývající životnost detektoru

HPST: Agilent EMF - Monitoring systému v reálném čase a včasné upozornění na údržby

Inteligentní optimizer

• Optimalizace parametrů iontového zdroje a MRM přechodů v rámci jednoho workflow

• Volba mezi nástřiky po separaci na LC koloně, nástřiky přes smyčku nebo z infuze

• Rozlišení látek se stejnou hmotou prekurzoru rozdělených chromatograficky

• Podpora vážení signálů pro optimalizaci zdroje tak, aby finální metoda upřednostňovala hůře ionizující, méně abundantní látky

• Snížená spotřeba vzorku

• Lze dát do fronty několik optimalizací

• Workflow splňuje požadavky na datovou integritu a compliance (GLP laboratoře)

Inteligentní optimizer - pracovní postup

• Vytvořte novou nebo nahrajte existující metodu
• Vložte chemické vzorce
• Nastavte parametry pro optimalizaci
• Zvolte „Guided“ nebo „Automated“ proceduru
• Provedení postupu
• Revize výsledků
• Uložení do databáze, vygenerování pdf reportu

HPST: Agilent Inteligentní optimizer pro LC/QQQ

Optimalizace iontového zdroje

• Vážení pomocí intenzity signálů

Optimum parametrů iontového zdroje je přizpůsobeno látkám s malou intenzitou odezvy.

HPST: Optimum parametrů iontového zdroje

Optimalizace po chromatografii

• Rozlišení izomerů

Algoritmus vyhodnotí dle rozdílného RT, že jde o různá chemická individua a naladí je zvlášť

HPST: Optimalizace po chromatografii - Rozlišení izomerů

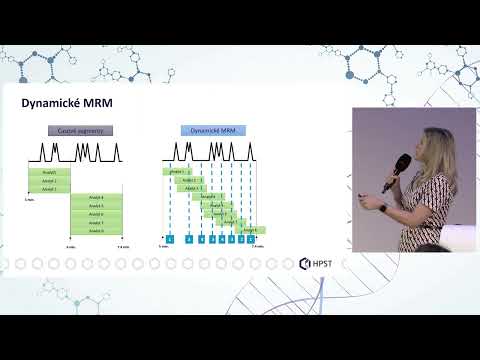

Dynamické MRM

HPST: Dynamické MRM pro LC/MS/MS systémy Agilent

HPST: Dynamické MRM pro LC/MS/MS systémy Agilent

Podmíněná logika nástřiků

• Intelligent Reflex

Rychlý screening + konfirmační metoda pro pozitivní nález.

HPST: Intelligent Reflex - Podmíněná logika nástřiků

• Detekce carryover: Přidá další blanky
• Vzorek mimo kalibraci: Sníží objem nástřiku
• Rychlý screening: + konfirmační metoda pro pozitivní nález

HPST: Intelligent Reflex - Podmíněná logika nástřiků

Dlouhodobá stabilita systému

Test dlouhodobé stability

• Nepřečištěná hovězí moč ředěná 1:1 AcN (obsah bílkovin, tuků, metabolitů, solí)
• Rychlé nástřiky (duální injektor) na předkolonu
• Early maintainance feedback (EMF) použit pro sledování stavu systému a na pravidelný check tune

HPST: Test dlouhodobé stability – 10 000 nástřiků

Test dlouhodobé stability – 10 000 nástřiků

• Checktune pomocí EMF každých 100 nástřiků

HPST: Test dlouhodobé stability – 10 000 nástřiků

Experiment dlouhodobé stability

• Stav systému po 10 000 nástřicích

• Checktune

• Detektor iontů

HPST: Experiment dlouhodobé stability LC/QQQ systému (Detektor iontů a Checktune)

Aplikace: Multireziduální analýza pesticidů

500 pesticidů spike v extraktu pšenice na 1 ng/ml

• Chromatogram

HPST: Chromatografický záznam MS/MS analýzy 500 pesticidů spike v extraktu pšenice na 1 ng/ml

HPST: Parametry MS/MS analýzy 500 pesticidů spike v extraktu pšenice na 1 ng/ml

500 pesticidů spike na 1 ng/ml v extraktu pšenice

• Vynikající kvantitativní data i při nízkých dwell times

HPST: Vynikající kvantitativní data i při nízkých dwell times pro 500 pesticidů spike v extraktu pšenice na 1 ng/ml

500 pesticidů spike na 1 ng/ml v extraktu pšenice

• Limity kvantifikace

Většinu z 500 pesticidů lze pohodlně kvantifikovat pod 10 µg/kg.

HPST: Limity kvantifikace LC/MS/MS analýzy pro 500 pesticidů spike v extraktu pšenice

500 pesticidů spike v černém čaji

• Linearita kvantifikace 0,5 - 250 µg/kg

HPST: LC/MS/MS analýza 500 pesticidů spike v černém čaji

Shrnutí

Umělá inteligence chemika nenahradí, ALE:

• sníží dobu ladění a optimalizace (SWARM ladění)
• sníží pravděpodobnost nečekaných problémů (Inteligentní optimizer)
• sníží dobu odstávek (Early maintainance feedback)
• zvýší produktivitu, protože sekvence nebude třeba přeměřovat (iReflex)
