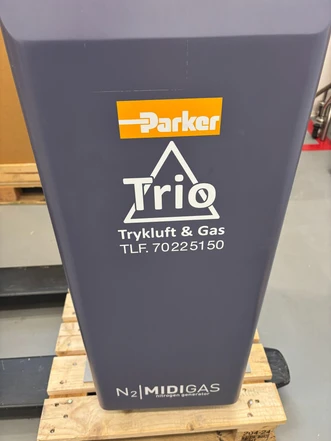

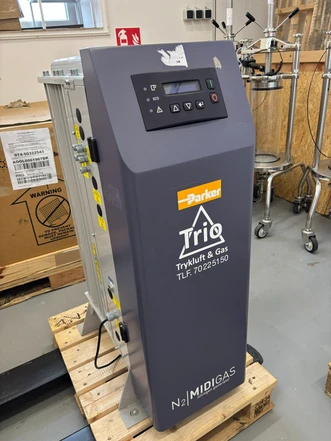

Parker MIDIGAS Trio – generátor dusíku (N₂) pro LC/MS, MIDIGAS4NCBLA (Testováno)

Parker MIDIGAS Trio, model MIDIGAS4NCBLA, je generátor dusíku využívající technologii PSA (Pressure Swing Adsorption) pro výrobu dusíku ze standardního přívodu stlačeného vzduchu. Poskytuje nepřetržitou dodávku plynu podle aktuální potřeby a představuje bezpečnou a provozně úspornou alternativu k tlakovým lahvím, kapalnému dusíku nebo zásobníkům plynu. V závislosti na nastaveném průtoku může systém MIDIGAS4 dodávat dusík s ekvivalentní čistotou přibližně 95 až 99,999 %, takže je vhodný pro laboratorní provozy včetně aplikací vyžadujících stabilní přívod dusíku pro LC/MS.

Klíčové vlastnosti

• Výroba dusíku ze standardního rozvodu stlačeného vzduchu
• Separační technologie PSA s uhlíkovým molekulovým sítem (CMS)
• Dodávka dusíku podle aktuální spotřeby
• Nastavitelný poměr mezi čistotou a průtokem
• Ekvivalentní čistota dusíku přibližně 95 až 99,999 %
• Vestavěný analyzátor kyslíku pro průběžné sledování čistoty
• Automatický úsporný režim
• Digitální a analogové výstupy pro vzdálené monitorování
• Výstražné a diagnostické funkce
• Modulární konstrukce umožňující vícebankové uspořádání
• Možnost rozšíření kapacity nebo vytvoření záložní konfigurace
• Kompaktní konstrukce s nízkými nároky na údržbu
• Při údržbě podle doporučení výrobce může životnost CMS přesáhnout deset let

Technické specifikace

Průtok dusíku podle požadované čistoty

• 10 ppm O₂, přibližně 99,999 % N₂: 1,2 m³/h
• 100 ppm O₂, přibližně 99,99 % N₂: 2,4 m³/h
• 250 ppm O₂, přibližně 99,975 % N₂: 3,2 m³/h
• 500 ppm O₂, přibližně 99,95 % N₂: 3,9 m³/h
• 0,1 % O₂, přibližně 99,9 % N₂: 4,7 m³/h
• 0,5 % O₂, přibližně 99,5 % N₂: 6,9 m³/h
• 1 % O₂, přibližně 99 % N₂: 8,5 m³/h
• 2 % O₂, přibližně 98 % N₂: 11,6 m³/h
• 3 % O₂, přibližně 97 % N₂: 14,3 m³/h
• 4 % O₂, přibližně 96 % N₂: 16,7 m³/h
• 5 % O₂, přibližně 95 % N₂: 18,8 m³/h

Uvedené hodnoty jsou založeny na vstupním tlaku vzduchu 7 bar(g) a okolní teplotě 20 až 25 °C.

Tlak a přívod vzduchu

• Rozsah vstupního tlaku vzduchu: 6 až 13 bar(g)
• Jmenovitý výstupní tlak dusíku: přibližně 5,4 až 6,0 bar(g) podle nastavení čistoty a průtoku
• Požadovaná kvalita vstupního vzduchu: ISO 8573-1:2010, třída 2.2.2
• Pro prostředí s vyšším obsahem olejových par: třída 2.2.1

Elektrické parametry

• Napájení: 115/230 V AC ±10 %
• Frekvence: 50/60 Hz
• Příkon: 80 W
• Pojistka: 3,15 A

Připojení

• Vstup stlačeného vzduchu: G 1/2"
• Výstup N₂ do zásobníku: G 1/2"
• Vstup N₂ ze zásobníku: G 1/2"
• Výstup dusíku: G 1/2"

Provozní podmínky

• Okolní teplota: 5 až 50 °C
• Maximální relativní vlhkost: 80 % při teplotě do 31 °C
• Krytí: IP20 / NEMA 1
• Maximální provozní nadmořská výška: 2 000 m
• Hlučnost: <80 dB(A)

Rozměry a hmotnost MIDIGAS4

• Výška: 1 034 mm
• Šířka: 450 mm
• Hloubka: 640 mm
• Hmotnost: 145 kg

Výhody provozu

• Odstraňuje manipulaci s vysokotlakými lahvemi
• Omezuje riziko přerušení provozu v důsledku vyčerpání zásoby plynu
• Snižuje administrativní a logistické náklady na dodávky dusíku
• Automatický úsporný režim omezuje spotřebu energie a stlačeného vzduchu
• Vestavěná kontrola kyslíku pomáhá udržovat požadovanou čistotu
• Modulární konstrukce usnadňuje budoucí rozšíření systému

Typické aplikace

• Zásobování laboratorních systémů dusíkem
• LC/MS a další aplikace hmotnostní spektrometrie
• Farmaceutické a chemické laboratoře
• Potravinářské balení a inertizace
• Ochranná atmosféra v elektronickém průmyslu
• Pájení elektronických součástek
• Prevence požáru a výbuchu snížením obsahu kyslíku
• Selektivní laserové sintrování
• Procesní inertizace a blanketing

Před připojením ke konkrétnímu LC/MS systému je nutné ověřit požadovaný průtok, tlak a čistotu dusíku podle specifikace daného hmotnostního spektrometru.
